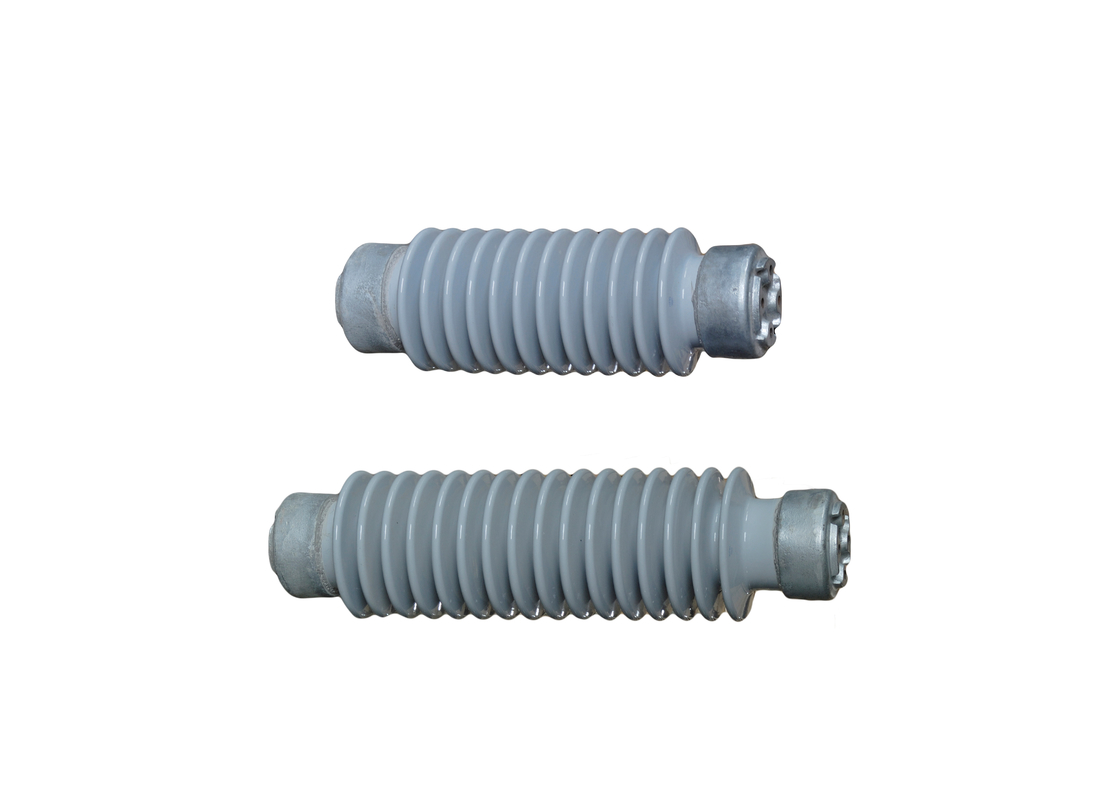

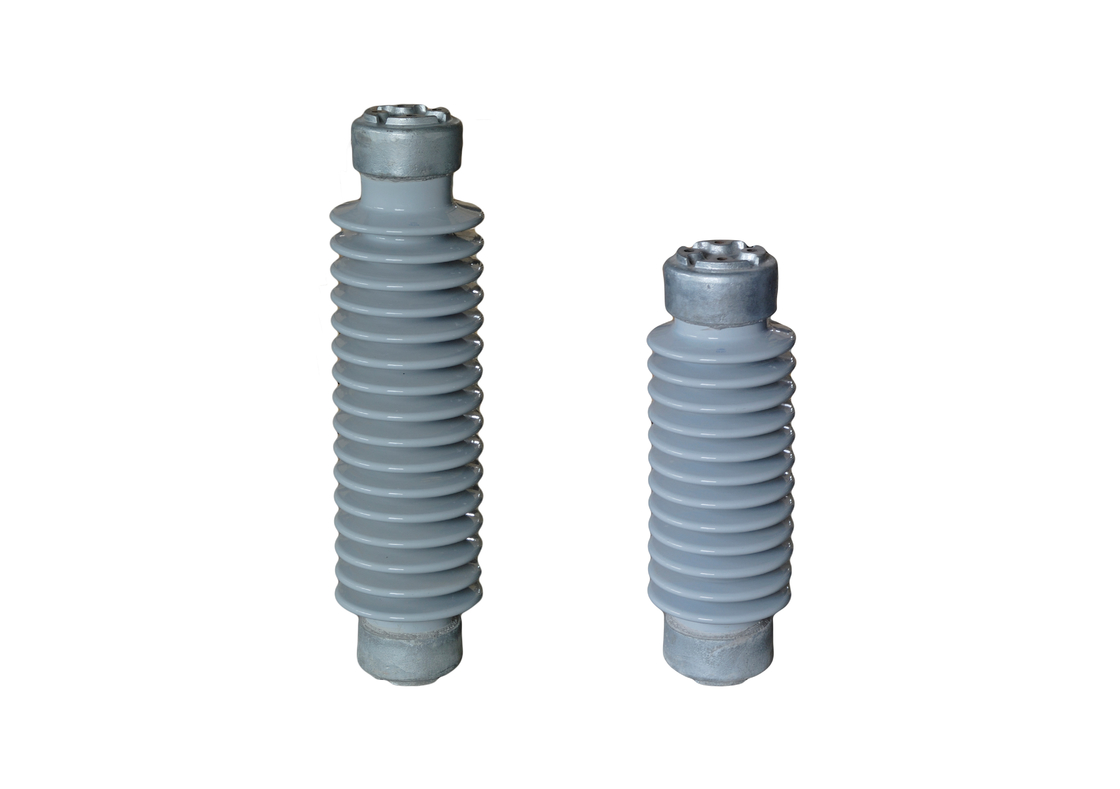

250kV isolador contínuo do cargo da estação do núcleo do ANSI C29.1 para a subestação

Isolador de alta tensão TR-214 do cargo da estação do soild-núcleo da subestação/claro - cinza

Descrição:

1. Os hardware nossos isoladores uniram externamente tampões ou bases. uma cimentação altamente projetada

o sistema transfere a carga uniformemente do hardware no

corpo da porcelana.

2. O corpo da porcelana cada corpo do isolador é feito das matérias primas as mais de alta qualidade da argila que foram processadas para ser porcelana inteiramente vitrified. o corpo é vitrificado para adicionar a força para melhorar a aparência de superfície, e aumenta a limpo-capacidade.

3. O defletor eletrostático da chuva as características molhadas do flashover das pilhas mais altas do cargo da estação é melhorado colocando defletores da chuva do metal entre cada um das seções. os defletores usam o campo eletrostático que cerca o isolador para dispersar a água de chuva da queda e para impedir a inundação das seções mais baixas.

Especificações:

1. Esmalte: Claro - cinzento
2. distância de dispersão: 1092mm
3. o impulso suporta a tensão: 250kV
Tensão de flashover do impulso: 280kV
4. a frequência de poder molhada suporta a tensão: 100kV
5. força do modilhão: força da torsão 8.9kN: 1360N.m

Força da compressão: Força da tensão 66.8KN: 62.3KN
6. padrão: ANSI C29.9 C29.1

Aplicações:

Isolador contínuo do cargo da estação do núcleo usado para as subestações e o interruptor elétrico etc. O isolador pode ser usado como vertical ou ser invertido.

Vantagens competitivas:

Confiança alta da estrutura razoável da isolação da isolação da inter-volta.

Resistividade alta inductivity magnético de aço inoxidável da flange do baixo.

Transporte conveniente e a instalação flexível.

De pequenas perdas

Elevação da baixa temperatura

Força mecânica alta, capacidade forte do tempo.

Resistência proeminente da quebra.

Baixo coeficiente da expansão térmica
